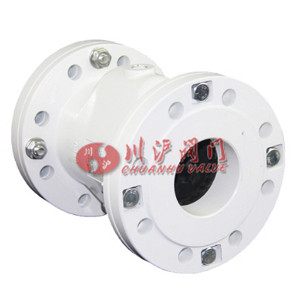

VF型氣動管夾閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏
將流體截斷。
特點:
1. 無壓力損失、 無堵塞、 無泄露， 防水錘沖擊 ；2. 特別適用于含顆粒的液-固及氣-固二相流。 橡膠管套帶有纖維增強結構， 耐磨、 抗疲勞技術參數(shù)；3. 閥體: 鑄鐵DN25~200鑄鋁DN25~300鑄鋼DN25~3000法蘭聯(lián)接; 鑄鐵DN25~300, 316L DN40~200
管套材質及溫度范圍:
天然橡膠-5~80℃ 、三元乙丙膠-5~ 120℃ 、食品級: 食品級天然橡膠管套
控制介質: 壓縮空氣或壓力水
控制附件: 手動-三通手動閥自動-三通電動閥
| 閥體 | 鋁合金、不銹鋼 |
|---|---|
| 法蘭 | 鋁合金、鋁內螺紋、鋁合金帶法蘭襯套 |
| 襯套 | 耐磨天然橡膠、食品安全天然橡膠、高溫天然橡膠、EPDM、丁晴橡膠、氟橡膠 |

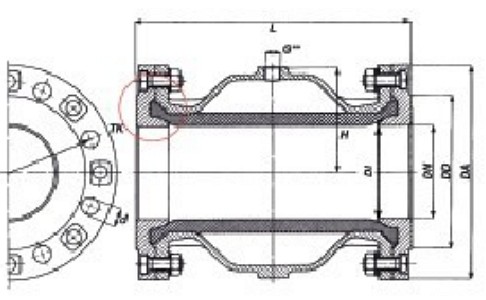

| DN | DI | DA | DD | d(mm) | 螺絲 | TK | L | H | E | 重量 | 容積 | PS | 內螺紋 | GT |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 40 | 150 | 88 | 18 | 4 | 110 | 155 | 51 | 28 | 2.9 | 0.2 | 6 | G1-1/2 | 19 |
| 50 | 50 | 165 | 102 | 18 | 4 | 125 | 183 | 60 | 30 | 3.7 | 0.3 | 6 | G2 | 24 |
| 65 | 65 | 185 | 122 | 18 | 4 | 145 | 183 | 76 | 28 | 4.3 | 0.45 | 6 | G2-1/2 | 22 |
| 80 | 80 | 200 | 138 | 18 | 8 | 160 | 228 | 90 | 31 | 5.6 | 0.95 | 6 | G3 | 22 |
| 100 | 100 | 220 | 158 | 18 | 8 | 180 | 281 | 107 | 35 | 8.4 | 1.70 | 6 | G4 | 20 |
| 125 | 118 | 250 | 184 | 18 | 8 | 210 | 350 | 130 | 40 | 12.0 | 3.5 | 6 | - | - |
| 150 | 145 | 285 | 212 | 22 | 8 | 240 | 420 | 155 | 43 | 17.0 | 7.00 | 6 | - | - |
| 200 | 190 | 340 | 268 | 22 | 8 | 295 | 560 | 200 | 60 | 35.0 | 15.5 | 6 | - | - |
| 250 | 250 | 395 | 320 | 22 | 12 | 350 | 610 | 258 | 49 | 84.0 | 30.00 | 2 | - | - |
